Pekerjaan pondasi dalam menjadi tahap krusial yang menentukan kekuatan struktur bangunan secara keseluruhan. Sebagai contoh, survei titik bor pile berperan penting untuk memastikan posisi maupun kedalaman lubang bor sesuai dengan gambar rencana struktur. Selain itu, kesalahan penempatan titik bor dapat berdampak pada kapasitas dukung tiang serta memicu pekerjaan tambahan yang merugikan. Oleh karena itu, tahap pengukuran ini selalu menjadi bagian penting dalam pengawasan proyek pondasi dalam.
Apa Itu Survei Titik Bor Pile?
Secara sederhana, survei titik bor pile adalah kegiatan pengukuran untuk menentukan sekaligus memverifikasi koordinat titik pengeboran pondasi sesuai gambar kerja struktur. Dengan kata lain, surveyor menerjemahkan titik-titik pada shop drawing menjadi patok maupun tanda di lapangan sebelum alat bor mulai bekerja. Selanjutnya, tim juga memverifikasi kembali posisi titik setelah proses pengeboran maupun pengecoran selesai. Akibatnya, kontraktor maupun konsultan pengawas memperoleh kepastian bahwa setiap titik pondasi terpasang sesuai rencana.
Tahapan Pengukuran Sebelum Pengeboran Pondasi

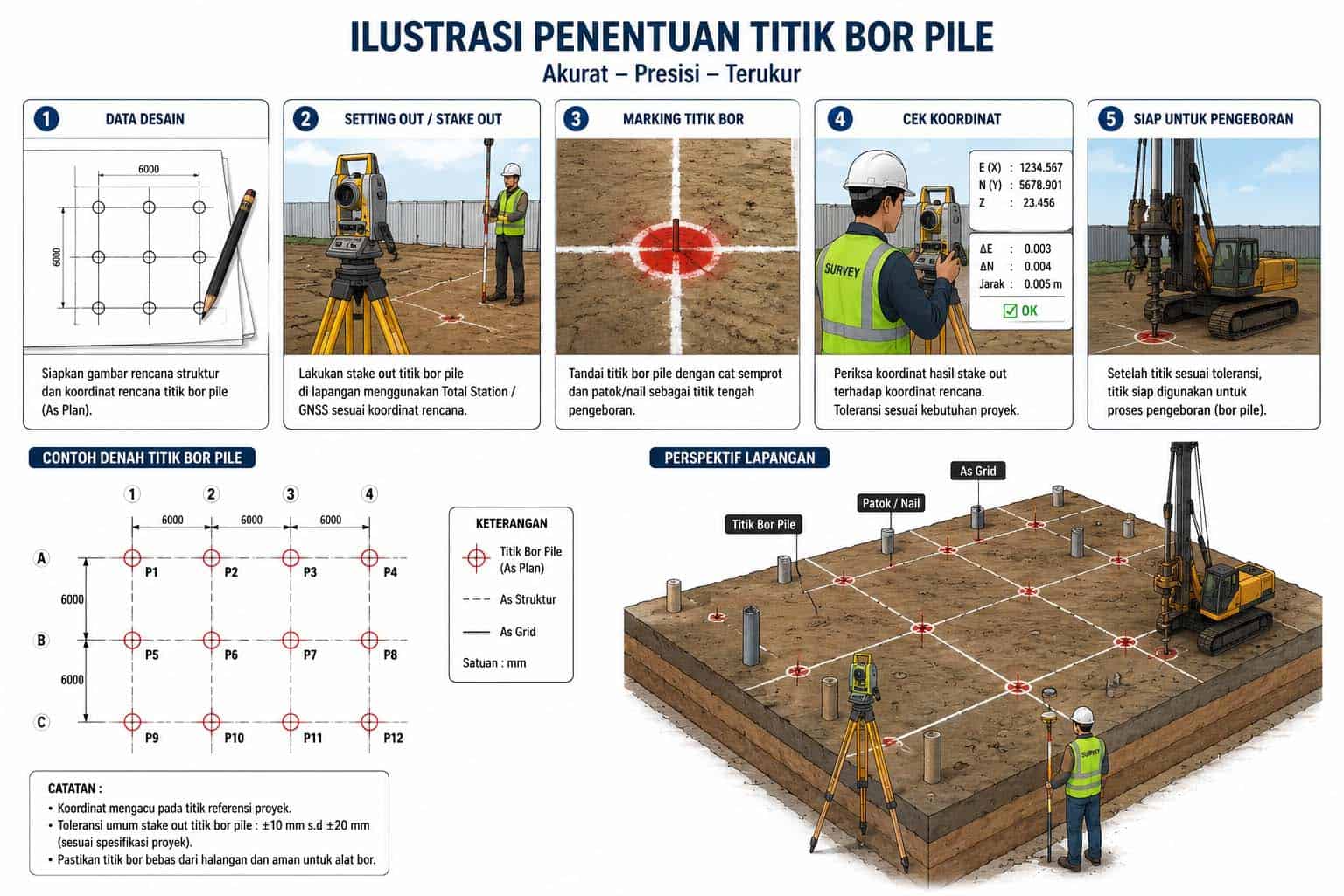

Mula-mula, tim surveyor menetapkan titik ikat atau benchmark sebagai acuan koordinat dan elevasi di area proyek. Setelah itu, surveyor menghitung koordinat setiap titik bor pile berdasarkan gambar struktur menggunakan alat total station atau GPS RTK. Kemudian, tim menandai titik tersebut di lapangan dengan patok maupun cat agar mudah dikenali operator alat bor. Pada tahap akhir, surveyor menyerahkan laporan hasil setting out kepada konsultan pengawas sebagai dasar pelaksanaan pengeboran.
Kontrol Pengukuran Selama Proses Pengeboran
Selama pengeboran berlangsung, surveyor turut memantau kedalaman lubang bor agar sesuai dengan elevasi yang direncanakan. Di sisi lain, tim juga mengecek kelurusan atau verticality lubang bor menggunakan alat optical plumb maupun inclinometer. Sebaliknya, apabila ditemukan penyimpangan posisi maupun kemiringan, surveyor segera melaporkan temuan tersebut kepada pengawas lapangan. Dengan demikian, tindakan koreksi dapat dilakukan sebelum tahap pengecoran dimulai.
Verifikasi Setelah Pengecoran Tiang Bor
Setelah beton mengeras, tim surveyor mengukur ulang koordinat kepala tiang untuk mengecek deviasi terhadap titik rencana. Selain itu, surveyor juga memverifikasi elevasi cut off level agar sesuai dengan ketinggian yang ditentukan dalam gambar struktur. Sebagai tambahan, tim biasanya menuangkan hasil pengukuran ini dalam laporan as built pondasi. Oleh sebab itu, dokumentasi tersebut menjadi bukti bahwa pekerjaan pondasi memenuhi standar teknis yang berlaku.
Manfaat Survei Titik Bor Pile bagi Proyek Konstruksi
Pertama-tama, survei titik bor pile membantu kontraktor menghindari kesalahan posisi tiang yang berpotensi menyebabkan pekerjaan ulang maupun biaya tambahan. Selain itu, data pengukuran yang akurat juga mempermudah proses verifikasi kesesuaian pekerjaan dengan gambar struktur saat pengajuan termin. Sebagai tambahan, konsultan pengawas memperoleh dasar teknis yang kuat untuk menyetujui tahap pekerjaan berikutnya. Dengan begitu, risiko keterlambatan maupun sengketa teknis dapat diminimalkan sejak tahap pondasi.
Selanjutnya, laporan survei titik bor pile juga mendukung proses evaluasi kapasitas dukung tiang bersama hasil uji pembebanan atau loading test. Meskipun demikian, keakuratan data pengukuran tetap bergantung pada kompetensi surveyor serta kalibrasi alat yang tim gunakan. Standar teknis pekerjaan pondasi dalam di Indonesia sendiri mengacu pada pedoman yang diterbitkan oleh Kementerian PUPR melalui berbagai SNI terkait geoteknik dan struktur.
Kapan Sebaiknya Menggunakan Jasa Survei Titik Bor Pile
Idealnya, jasa survei titik bor pile digunakan sejak tahap setting out sebelum pengeboran hingga verifikasi akhir setelah pengecoran selesai. Namun demikian, sebagian proyek juga melibatkan surveyor secara khusus pada titik-titik kritis, seperti area dengan kepadatan tiang tinggi atau lokasi berdekatan dengan bangunan eksisting. Meskipun tim internal kontraktor mampu melakukan pengukuran dasar, verifikasi dari surveyor independen tetap penting agar hasil lebih objektif. Sebagai perusahaan yang berpengalaman menangani survei darat, udara, maupun perairan, kami turut mendukung kebutuhan pengukuran pondasi dalam pada berbagai jenis proyek konstruksi.
Selain itu, Anda dapat melihat pembahasan lebih lengkap mengenai pengukuran selama tahap pengawasan proyek melalui artikel survei pengukuran pengawasan proyek di halaman kami.
Pada akhirnya, survei titik bor pile bukan sekadar formalitas, melainkan langkah penting untuk memastikan pondasi bangunan terpasang tepat sesuai rencana. Oleh karena itu, pastikan proyek Anda melibatkan tim surveyor berpengalaman sejak tahap setting out. Dengan begitu, kualitas maupun keamanan struktur dapat terjaga sejak fondasi paling dasar.
